摘要：如今，傳統制造業正在發生著巨大變革與創新，智能工廠概念應運而生，其中，能源管理系統是工廠生產資源管控的重要平臺，是現代信息技術在企業能源管理中的綜合應用，是實現企業節約成本、降低能耗的重要舉措。簡述能源管理系統的建設目標、設計依據、設計原則，詳細介紹智能工廠能源管理系統的設計模式—準確計量的監測電氣儀表設計、穩定高效的數據傳輸網絡設計、滿足用戶多要求功能的平臺設計，即智能工廠能源管理系統設計應具備的內容和功能，以期為大數據時代智能工廠能源管理系統的設計提供一點參考與借鑒。
關鍵詞：智能工廠;能源管理系統;能源管控中心系統(EMS);監測電氣儀表設計;數據傳輸網絡設計;能源管理平臺設計;節能降耗
0引言
如今，隨著物聯網、大數據、云計算等技術的不斷發展，傳統制造業正在發生著巨大變革與創新。特別是近幾年來，在全球智能制造熱潮工業4.0的影響下，我國也出臺了“中國制造2025”發展戰略，意味著新一輪工業革命即將拉開序幕。我國作為制造業大國，應抓住此次機遇，將我國由制造大國變成制造強國，在國際市場占據更大的份額，獲得更多的話語權，而以“互聯網+”和“智能制造”為內核制定的“中國制造2025”發展戰略，為我國制造業下一步的發展指明了方向和具體實施內容。
智能工廠的概念是在數字化工廠的基礎上，把生產企業管理技術運用到生產過程的控制管理之中，借助各種軟件進行信息控制，確保生產中各環節均處于較優狀態，從而實現智能管控、智能決策、智能生產。智能工廠的建設，需要從計劃排產智能、生產過程協同智能、設備互聯互通智能、生產資源管控智能、質量過程控制智能、決策支持智能幾個方面進行考慮。能源管理屬于生產資源管控的重要內容，是實現企業節約成本、降低能耗的重要舉措，智能化能源管理通常通過能源管控中心系統對工廠用能單位及供應源頭實施數據采集、實時監控，進而實現工廠能源的管控。
國務院《關于印發“十三五”節能減排綜合工作方案的通知》(國發〔2016〕74號)(簡稱《通知》)指出，要加強工業節能。鼓勵企業實施能效趕超，加強能源管理，特別是重點耗能行業的企業更應當開展能效對標行動，完成能源管控中心的建設，并積極采用工業領域智能化用能監測、診斷、統計等技術來完善自身的能源管理體系。《通知》還提出，力爭到2020年，工業能源利用效率和清潔化水平均應得到顯著的提高，規模以上工業企業單位增加值能耗比2015年時降幅要達到18%以上，如石油化工、電力、鋼鐵、有色金屬、建材等高耗能行業的能源利用效率應達到或接近世界先進水平。在這一背景下，工業企業需不斷采用新技術與制造技術相融合的方式來提升自身的生產效率和能耗水平，增強企業在行業中的核心競爭力。另外，2021年11月1日起即將實施的《工業企業能源管控中心建設指南》(GB/T40063—2021)對各工業企業的節能減排和能源管理提出了更高的要求。
1能源管理系統概述
1.1能源管理系統的建設目標
智能化能源管理通常通過能源管控中心系統(EnergyManagementSystem，簡稱EMS)對工廠用能單位及供應源頭實施全面數據采集、實時監控。EMS是現代信息技術在企業能源管理中的綜合應用，是工業化和信息化相結合實現節能減排的重要手段，通過自動化、信息化和集約化管理模式，對能源的生產、輸送、分配和使用環節實施集中監控管理和優化配置;EMS是推動企業節能降耗、改造提升的重要舉措，是建立有效節能機制的基礎。在工業領域，EMS旨在對企業的水、電、氣、汽、可再生能源等的輸配和使用環節實施集中扁平化動態監控和數字化管理，改進和優化能源供需衡，實現系統性的節能降耗，使能源高效管理與生產裝備自動化、生產過程管控成為一體的工廠級管控體系。
1.2能源管理系統的設計依據
能源管控中心系統(EMS)設計所遵守的標準和規范:《工業企業能源管控中心建設指南》(GB/T40063—2021)、《工業企業能源管理導則》(GB/T15587—2008)、《用能單位能源計量器具配備和管理通則》(GB17167—2006)、《綜合能耗計算通則》(GB/T2589—2020)、《石化企業節能量計算方法》(GB/T32040—2015)、《制造資源計劃MRPⅡ系統原型法軟件開發規范》(JB/T6987—2013)、《電力工程電纜設計標準》(GB50217—2018)、《數據中心設計規范》(GB50174—2017)、《自動化儀表工程施工及質量驗收規范》(GB50093—2013)、《綜合布線系統工程設計規范》(GB50311—2016)、《火災自動報警系統設計規范》(GB50116—2013)、《建筑物電子信息系統防雷技術規范》(GB50343—2012)、《安全防范工程技術標準》(GB50348—2018);國家、行業其他有關節能標準和技術規范。
1.3能源管理系統的設計原則
(1)先進性、成熟性和實用性原則。根據不同能源系統的工藝特點，選用目前成熟且具有良好發展前景的新技術和新設備，使設計的系統在較長時間內保持技術的先進性和運行的安全穩定性;同時，設計時不僅要求系統能夠滿足企業目前的需要，而且需適應企業未來發展的需要。
(2)可靠性原則。系統穩定可靠，可實現全年、全天24h的連續運行。
(3)可操作性原則。具有先進且友好的人機操作界面，可實現信息共享，有便于查詢使用的數據庫等。
(4)高效率性原則。能與相關系統的數據共享，提升工廠能源管理系統的整體運行效率。
(5)實時性原則。設備與終端信息交互快，可實現多終端實時監控。
(6)完整性原則。依靠設計過程中的良好集成和完善配置，實現系統運行信息和功能的完整、全面，充分滿足能源的生產、供需平衡、調度、計量、能效分析等管理需求。
(7)安全性原則。通過在系統部署相關的安全措施，有效確保系統、網絡、應用與工藝配套等層面的安全。
(8)可拓展性和開放性原則。考慮到能源管理系統需隨主工藝系統不斷拓展的特點，在設計時要考慮好能源管理系統拓展的便利性和技術的可行性，同時還要考慮拓展后的能源管理系統與其他系統的兼容性、交互性。
(9)可維護性原則。從應用系統的規劃和設計、硬件選型和軟件系統開發等方面通盤考慮通用性、兼容性、開放性;出現局部故障時，運行維護人員能及時發現問題并處理，避免影響整體系統的運行。
2能源管理系統設計模式
能源管控中心系統(EMS)主要針對企業使用的水、電、蒸汽、壓縮空氣、燃氣、可再生能源等能源介質進行集中監管。為實現以上功能，需要進行的系統設計內容主要包括電氣儀表的設計、傳輸網絡的設計、監管平臺應用的設計。
在工業領域，EMS實質就是數據采集與監視控制系統(SCADA)的集成，其構成主要包括監控中心計算機主站、通信通道和現場各種遠程終端單元，其能夠實現對工廠各單元的設備等進行遠程監測、控制及保護，并能與工廠管理信息系統(ManagementInformationSystem，簡稱MIS)連接，以提高工廠管理的自動化水平。
一個優秀的能源管理系統設計，需要從三個方面進行考慮，即計量的監測電氣儀表設計、穩定高效的數據傳輸網絡設計、滿足用戶多要求功能的平臺設計。
2.1監測電氣儀表設計
能源管控中心系統(EMS)所需的數據大多是通過安裝在設備上的監測儀表采集并由傳感器傳輸來的硬件數據，為使系統能夠實時、準確、穩定地獲取各種監控數據，EMS設計選型時應使現場監測單元具備監測數據可靠、滿足使用條件并能及時反映控制參數狀態的特點。儀表的選型，滿足生產需要的同時應盡可能提高監測的精確度，保證工藝控制參數能準確、實時反饋，并滿足所在環境的安全防爆等要求。
為實現各種監控要求，設計應優先選用新型儀表，特別是新技術條件下出現的智能型儀表———智能電表、智能水表、智能氣表等。智能儀表是以微型計算機(又稱單片機)為主體，將計算機技術與檢測技術有機結合而成的新一代智能化儀表，是未來建設智能工廠必不可少的硬件條件之一。隨著各種智能儀表的涌現，不同儀表的數據傳輸接口應具有統一的標準，以兼容大多數廠家的設備，采集到的數據應具有統一的格式，能夠靈活地根據不同用戶的需求設定采集頻率，并可把硬件數據轉換成關系型數據庫，從而實現數據的多平臺、多終端共享與使用;同時，監測電氣儀表設計還需考慮今后技術升級所要求的擴展性。
2.2數據傳輸網絡設計
在工業領域，能源管控中心系統(EMS)需完成最初的終端設備(傳感器)數據采集，以及通過網絡控制器和設備控制箱等實現串口協議信號向TCP/IP協議數據的轉換，數據通過網絡傳輸至控制器、服務器的數據庫進行處理、統計、分析等。在智能工廠模式下，能源管理系統的傳輸網絡作為工廠網絡系統的一部分，是與工廠網絡系統同時設計的，工廠網絡系統將各種服務器、自動生產控制設備、辦公計算機、智能終端設備聯系在一起，形成一套完整的應用系統網絡支撐構架。數據傳輸網絡系統作為智能工廠信息化的基礎承載體，其設計應遵循以下原則。
(1)鏈路冗余原則。數據傳輸網絡系統的主干連接應采用負載均衡的冗余方式，設置的兩條連接均提供數據傳輸并互為備用，兩條線路可實時、自動進行切換且不影響系統的應用。
(2)模塊冗余原則。核心層設備和匯聚層設備所有模塊和環境部件應具備1+1熱備份功能，并具備熱插拔功能。
(3)設備冗余原則。核心交換機由2臺或2臺以上設備組成，當其中一臺出現故障時，另一臺自動接替其工作，且不會引起其他節點的路由表重新計算，進而提高數據傳輸網絡的穩定性。
(4)擁塞控制與服務質量控制原則。由于接入方式、接入速率、應用方式和數據類型的多樣性，網絡數據流量突增而致擁塞是不可避免的，為應對這一問題，網絡應支持區分服務模型機制，根據用戶所在網段、應用類型、流量大小等自動進行業務分類，使接入的業務遵守先期設定的接入速率承諾，在網絡出現擁塞前能自動采取措施進行先期擁塞控制，以避免瞬間大量“丟包”現象的發生。
(5)可擴展原則。數據傳輸網絡的交換容量應具備在現有基礎上擴充1~2倍容量的能力，以適應IP類業務的急速膨脹;端口密度擴展應能滿足網絡擴容時設備間的互聯能力;主干帶寬應具備2~4倍甚至更高的擴展能力，網絡體系、路由協議規劃和設備CPU/NP(中央處理器/網絡處理器)的處理能力應具備2倍以上規模的擴展能力。
(6)多種接入模式原則。智能工廠網絡以有線為主、無線補充的方式使多終端無縫接入網絡，實現訪問業務和共享數據。廠區中辦公區工位、生產車間等均需部署有線信息點，且接入點需要預留實際接入數量25%的點數。無線AP(無線接入點)主要采用雙星型冗余組網結構，將無線AP連接至接入交換機，無線控制器連接至核心交換機，用戶通過無線控制器和無線網絡管理軟件實現對所有無線AP設備的集中管理，而且選擇的無線接入需要支持無線轉發技術，實現無線WiFi的廠區覆蓋。互聯網接入主要用于智能工廠的物聯網服務、郵件服務、遠程辦公及維護等，需特別注意針對互聯網的安全防護———設置DMZ隔離區，使外網無法直接訪問企業網絡，將面向互聯網服務的業務部署在DMZ隔離區域，外網需要通過防火墻、IPS訪問服務器;在DMZ隔離區域內部署VPN網關，方便用戶遠程辦公使用，同時不失安全性。在互聯網出口部署熱點緩存設備，實現外網資源內網化;針對網絡內違規使用網絡的行為部署智能流控設備，合理分配寶貴的帶寬資源，優先保障關鍵業務。
2.3能源管理平臺設計
智能工廠能源管理平臺的主要功能是綜合監控與基礎能源管理，通過將設置的各能源監管設施進行系統整合，形成工廠能源管理平臺，實現對能源供需的判斷處理與提高勞動生產率的調整，在客觀信息基礎上對能源實績進行分析和評價。
綜合監控功能包括能源數據采集與基本處理、系統集中監控與重點用能設備狀態及能耗監視、在線能效分析、能源信息歸檔和管理、能源系統時間及故障記錄、工藝與設備故障報警與分析等功能。
基礎能源管理功能包括能源計劃管理、能源對標管理、能源平衡管理、能源質量管理、能源綜合分析、能源運行支持管理等。該部分是能源管理過程信息化的應用平臺，其功能是解決能源管理各核心業務的主要問題，通過數據統計分析，對能源生產、使用、過程、質量、設備以及輔助生產安全等信息進行管理，為能源調度、人員及用戶管理等提供信息查詢，實現能源系統的全面、規范、精細化管理。基礎能源管理作為能源管理系統在線調度、管理的補充，以友好的界面為能源管理人員提供一體化的操作平臺，是能源管理中心的離線數據中心、報表與統計展示平臺、對比分析平臺、決策平臺、無紙化辦公平臺。具體而言，智能工廠能源管理平臺需實現的功能如下。
(1)能耗實時監控。通過能源流程圖(包括電力系統、水系統、燃氣系統、熱力系統、冷風系統、循環水系統等)的監控畫面、歷史趨勢、報警等實時監控能源系統的運行狀態。
(2)能耗統計分析。報表統計分析是衡量能源管理系統運行質量的主要依據，能夠通過系統生成的多種圖表(如曲線圖、折線圖、柱狀圖等)清晰地展現能耗設備的各項指標，全面呈現系統的能耗情況、設備情況、報警統計、運行統計等，為故障診斷、量化評比、生產決策提供科學依據，并可通過分析確定重點耗能設備，以加強重點耗能設備的管理力度。
(3)能源報警管理。能源管理系統出現異常或報警時，企業能夠通過綜合監控作出及時、快速、準確的判斷及處理，把因能源系統故障引發的事故影響降到最低，確保能源供應系統的安全穩定運行;同時，可以對一段時間內系統記錄的報警信息進行統計分析，獲取設備詳細報警信息，以便對設備作出預測性維護決策。
(4)能源計劃管理。企業可以建立能源網絡模型，實現能源供需平衡，進而編制能源供需計劃，作為生產經營管理過程中制定能源消耗計劃或外購計劃的依據。
(5)能源對標管理。通過對年度、季度、月、周、日、班組等的綜合能耗數據進行統計、分析，實現產品單耗、廠級能耗、車間能耗、班組能耗的多角度分析，對標行業能耗先進水平，及時進行相關工藝或設備的優化。
(6)能源質量管理。據工廠對電能、蒸汽、水等的質量、消耗要求，設定預警、報警值，對能夠反映能源、介質質量的數據及時進行監控、分析，提前針對能源質量問題采取應對措施，從而避免不必要事故的發生。
(7)基于能源優化的調度決策管理。通過能源管理的調度決策功能，能源調度管理人員可以對系統的設備狀態、運行情況、各相關系統的運行工況、能源供需平衡的動態趨勢、調度日志、運行事故預案等進行全面監控，平臺可以根據系統記錄的歷史數據和當前數據建立起來的數據庫進行過濾、整理，自動分析、計算、統計、分類、顯示，預測能源在未來一段時間內的自產、外購和消耗情況，以幫助調度人員發現能源供需不平衡的趨勢及運行趨向，確保能源供應安全穩定，進而達到節能增效的目的。
3 AcrelEMS-SEMI電子廠房能效管理平臺
3.1平臺概述
AcrelEMS-SEMI電子廠房能效管理平臺集變電站綜合自動化、電力監控、電能質量分析及治理、電氣安全、能耗分析、照明控制、設備運維于一體，為建立可靠、安全、高效的工廠能源管理體系提供數據支持。同時引入先進技術，配合廠務系統優化，簡化全廠管理，并利用實時數據，優化能效并預防風險，保障關鍵制造設備的穩定運行和良品率，降低綜合成本，最終達到高效運營和卓越制造的目的。
3.2平臺組成
安科瑞AcrelEMS-SEMI電子廠房管理系統是一個深度集成的自動化平臺，它集成了電力監控系統、變電所綜合自動化、電能質量監測與治理、電氣火災監控系統、消防設備電源系統、防火門監控系統、消防應急照明和疏散指示系統、智能照明控制系統、能耗監測系統、新能源充電樁、預付費系統。用戶可通過瀏覽器、手機APP獲取數據，通過一個平臺即可全局、整體的對電子廠房的用電和用電安全進行進行集中監控、統一管理、統一調度，同時滿足廠房用電可靠、安全、穩定、高效、有序的要求。
3.3平臺拓撲圖
4平臺子系統
4.1電力監控
電力監控主要針對10/0.4kV地面或地下變電所，對變電所高壓回路配置微機保護裝置及多功能儀表進行保護和監控，對0.4kV出線配置多功能計量儀表，用于測控出線回路電氣參數和用能情況，可實時監控高低壓供配電系統開關柜、變壓器微機保護測控裝置、發電機控制柜、ATS/STS、UPS，包括遙控、遙信、遙測、遙調、事故報警及記錄等。
4.2電能質量監測與治理
監測各進線回路電能質量，包括電壓暫降、諧波畸變、閃變等數據波形記錄，進而判斷配電系統擾動方向。
配置有源濾波裝置和無功補償裝置對0.4kV側電能質量進行補償和治理，并監測有源濾波裝置和無功補償裝置運行情況，確保電能質量符合生產要求。
4.3變電站綜合自動化
變電站綜合自動化系統主要針對110kV變電站、10kV變電所和10kV柴油發電機部分，在變電站設置Acrel-1000變電站綜合自動化系統子站，實現本地遙測、遙信、遙控、報警、報表等功能，并把數據上傳至AcrelEMS-SEMI能效管理平臺，實現集中監測和報警。
4.4電氣安全
AcrelEMS電子廠房能效管理系統針對配電系統的電氣安全隱患配置相應的電氣火災傳感器、溫度傳感器，消防設備電源傳感器、防火門狀態傳感器，接入消防疏散照明以及指示燈具的狀態實時顯示，并且對UPS的蓄電池溫度、內阻進行實時監視，發生異常時通過聲光、短信、APP及時預警。

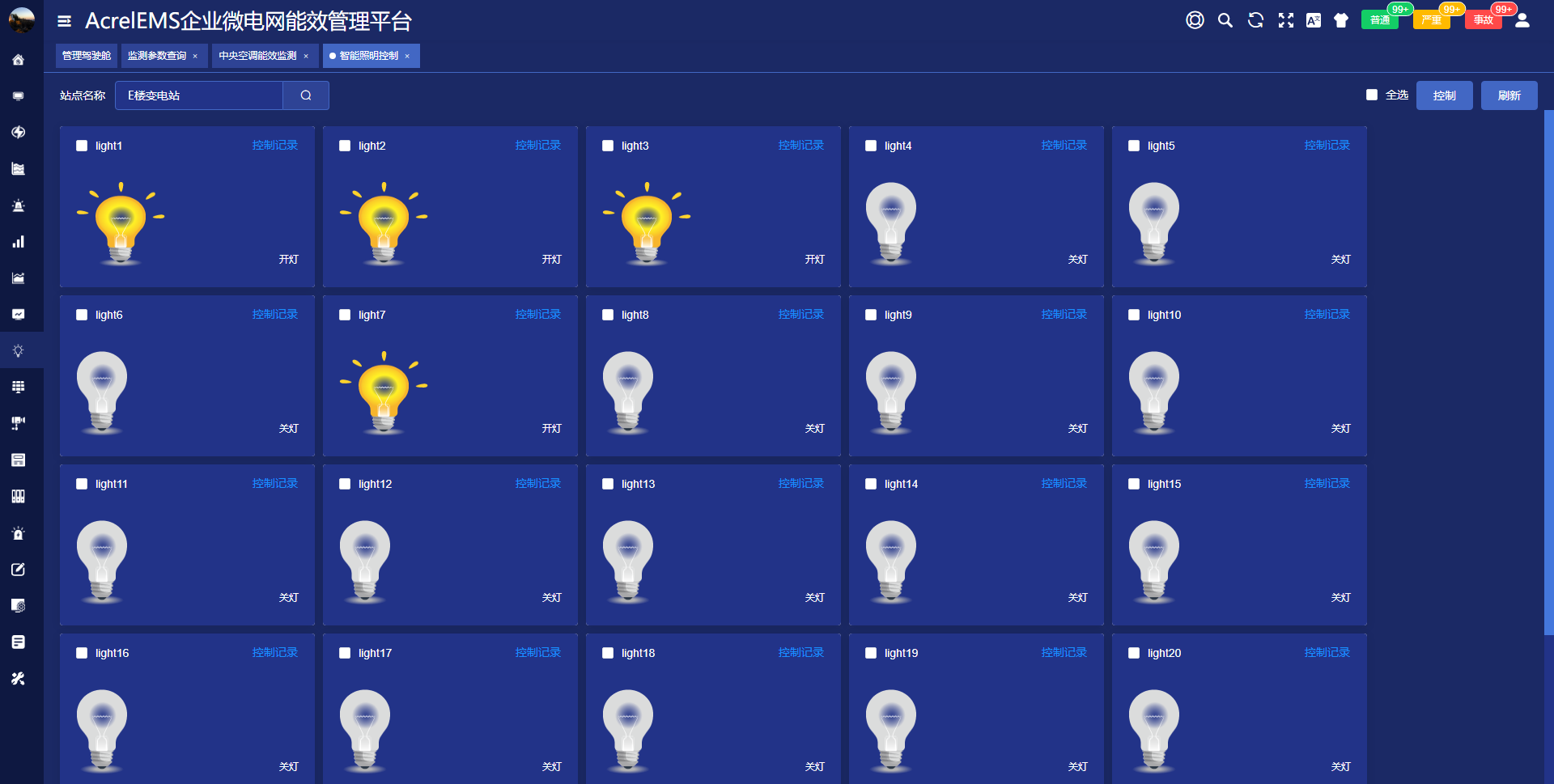

4.5智能照明控制
單控、區域控制、自動控制、感應控制、定時控制、場景控制、調光控制等多種控制方式。
4.6能耗分析
AcrelEMS電子廠房能效管理系統為工廠搭建計量體系，顯示能源流向和能源損耗，通過能源流向圖幫助企業分析能源消耗去向，找出能源消耗異常區域。從能源使用種類、監測區域、車間、生產工藝、工序、工段時間、設備、班組、分項等維度，采用曲線、餅圖、直方圖、累積圖、數字表等方式對工廠用能統計、同比、環比分析、實績分析，折標對比、單位產品能耗、單位產值能耗統計，找出能源使用過程中的漏洞和不合理地方，從而調整能源分配策略，減少能源使用過程中的浪費。
4.7充電樁管理
電動汽車和電瓶車充電樁管理，包括收費管理、資產管理。
4.8職工公寓管理
對廠區內職工宿舍進行負載管理，包括惡性負載識別管理、負載閾值管理，避免因為惡性負載引起火災。對員工宿舍進行水電收費管理，支持微信、支付寶等繳費方式，采集職工宿舍能耗數據。
5相關平臺部署硬件選型清單

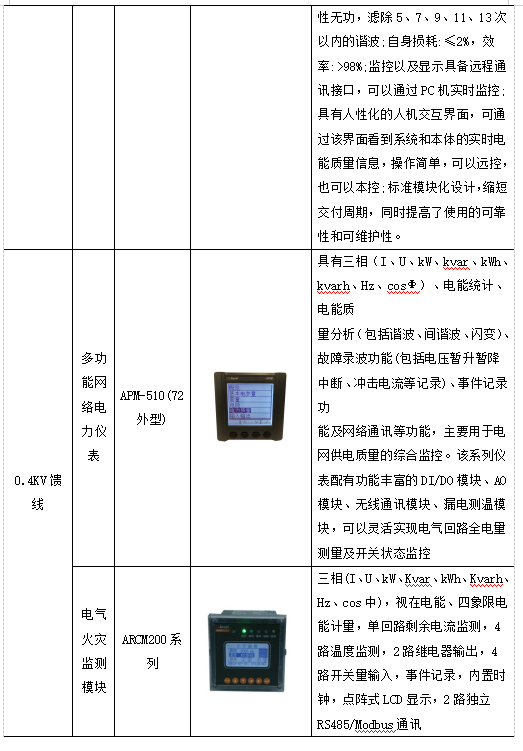

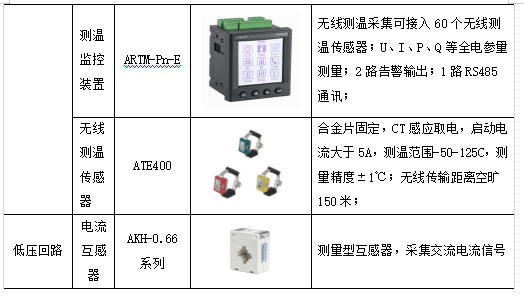

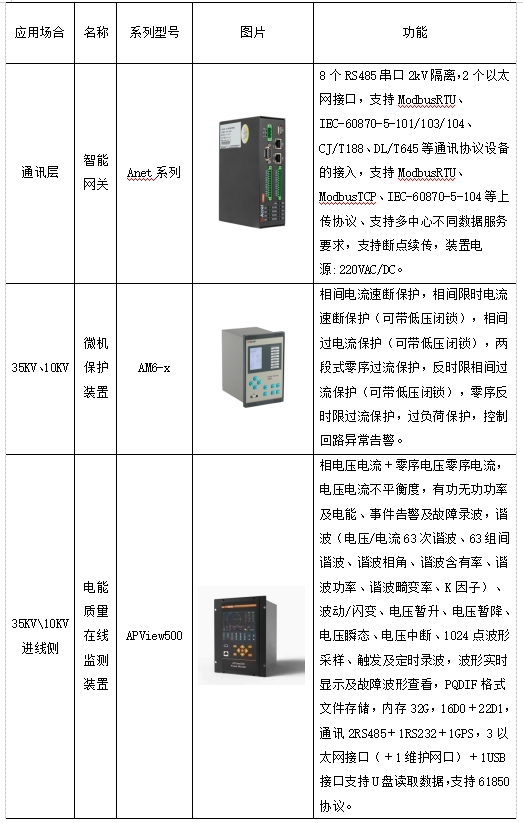

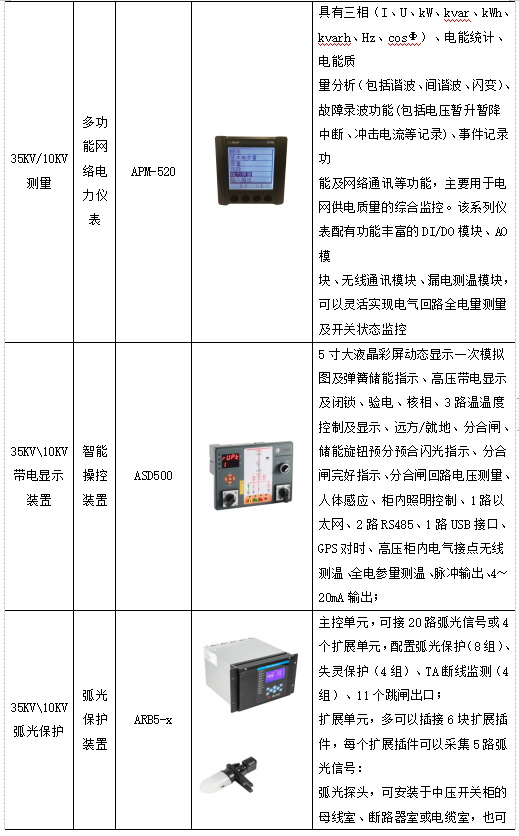

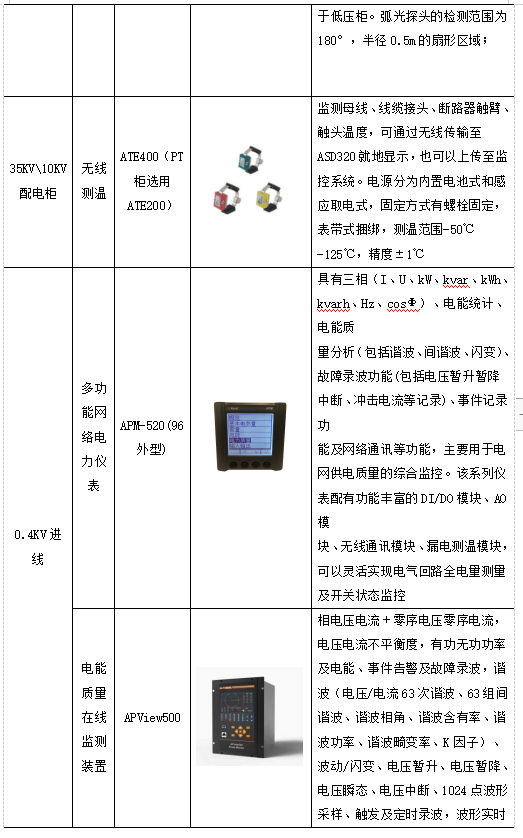

5.1電力監控系統硬件配置

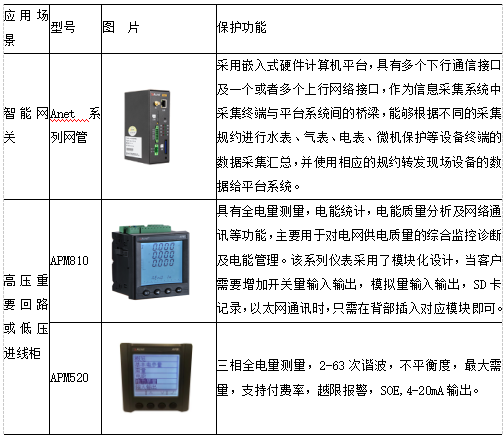

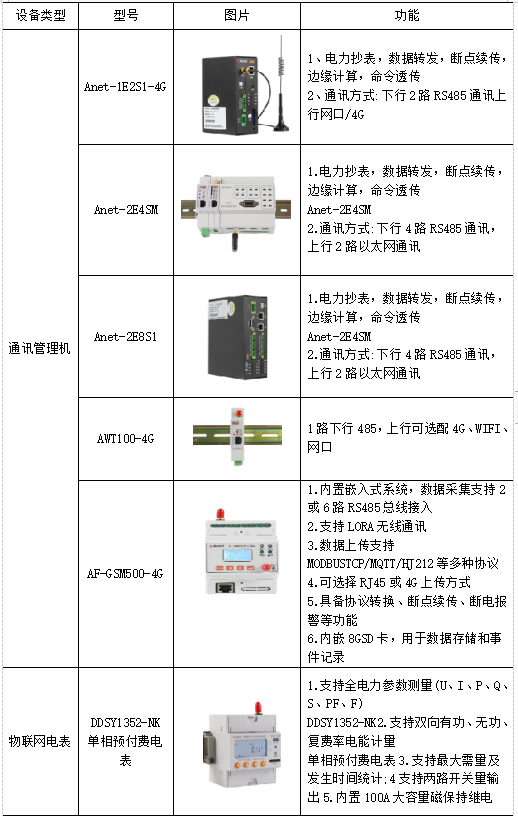

5.2能耗管理系統硬件配置方案

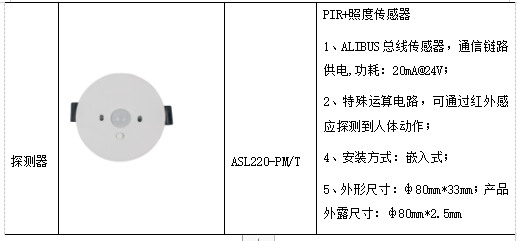

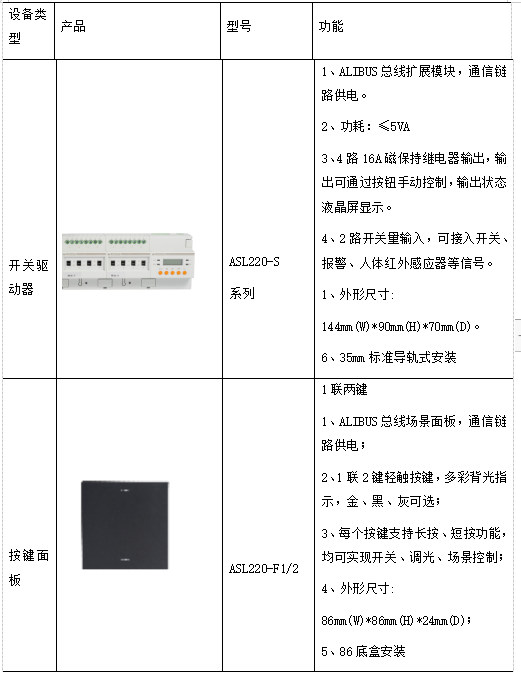

5.3智能照明控制系統硬件配置方案

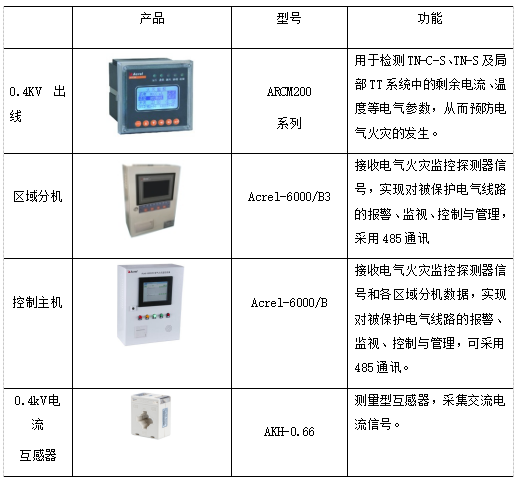

5.4電氣火災監控系統硬件配置方案
5.5消防設備電源監控系統硬件配置方案

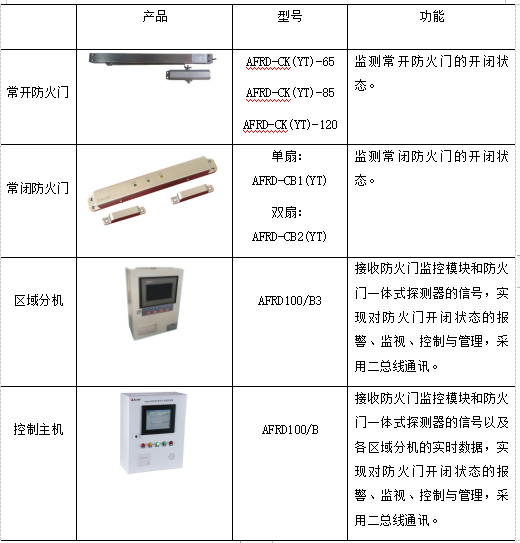

5.6防火門監控系統硬件配置方案

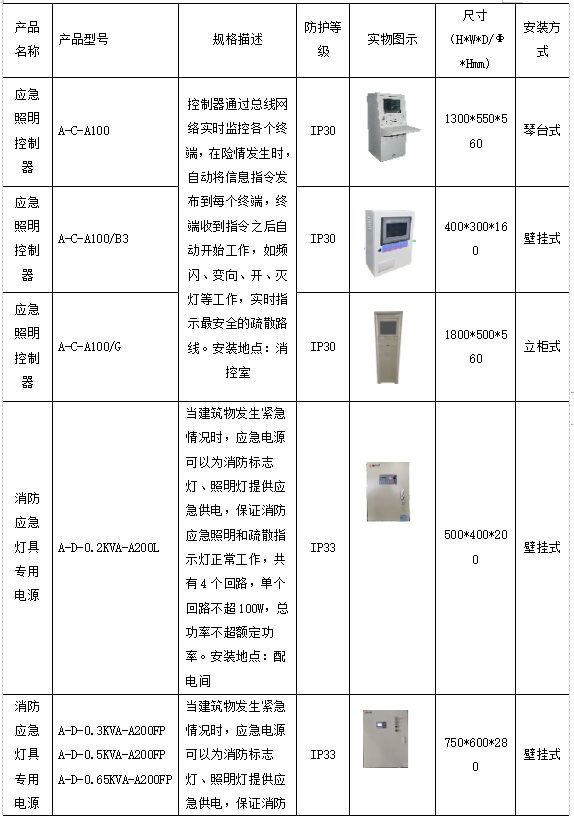

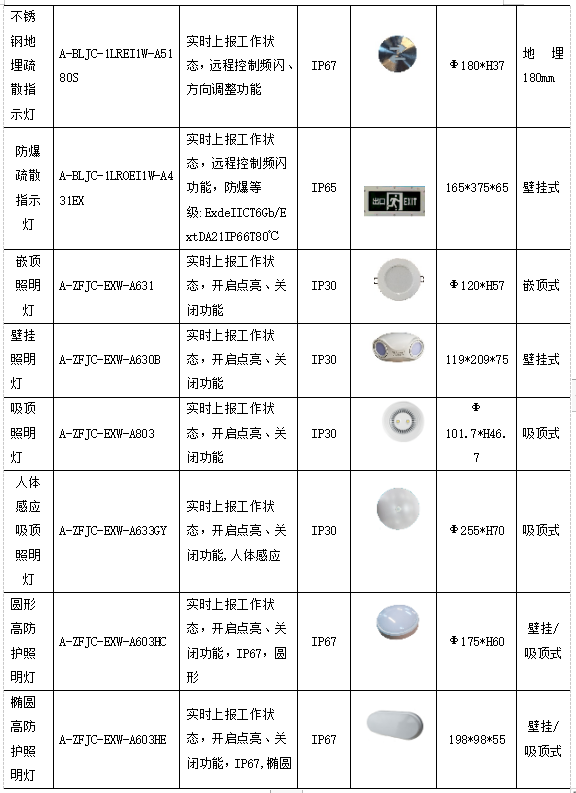

5.7消防應急照明和疏散指示系統硬件配置方案

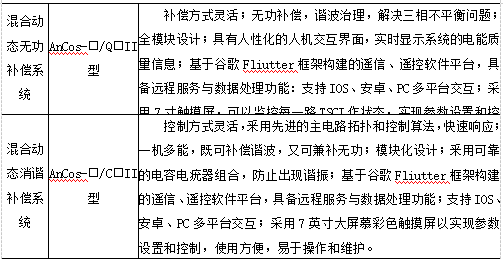

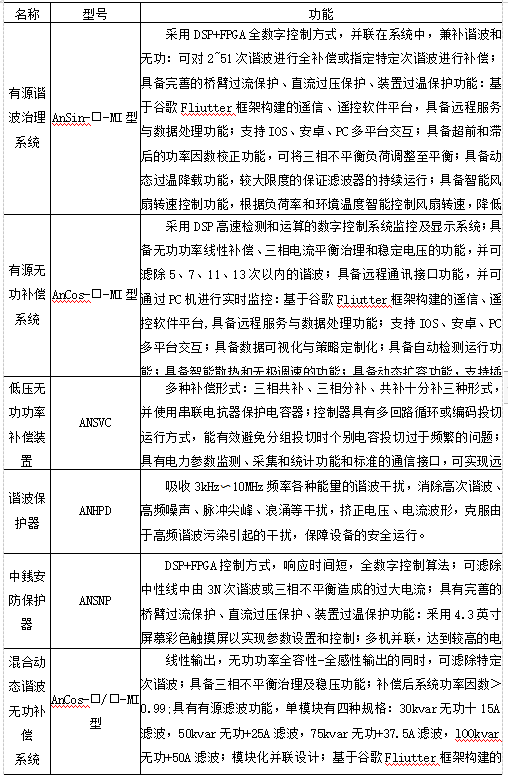

5.8電能質量治理解決方案硬件配置方案

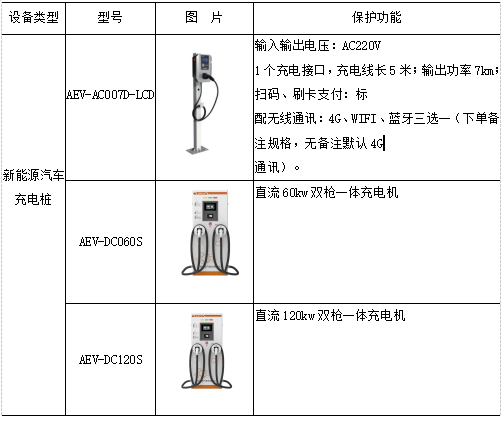

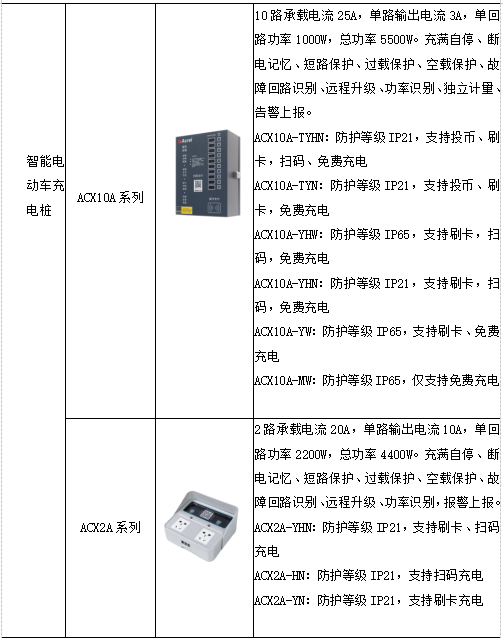

5.9充電樁系統硬件配置方案

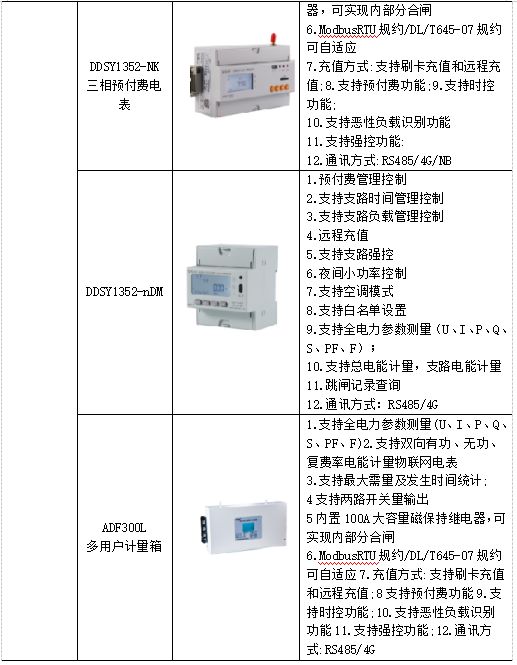

5.10預付費系統硬件配置方案
6結束語
伴隨知識經濟時代的來臨，驅動當前社會變革的不僅僅有互聯網，還有無處不在的計算、數據和新知識等。智能工廠的構建實際上是信息技術與制造技術的融合，在物聯網、云計算、5G等新技術的推進下，智能工廠的發展必定呈現全新的、多樣化的模式。在這樣的環境下，能源管理體系也需不斷創新、與時俱進，以推動智能管控、智能決策、智能生產的實現。
[參考文獻]
[1]馮晶，田小果．EMS系統在鋼鐵廠能源中心的應用[J]．自動化與儀器儀表，2005(3):35－37，44．
[2]胡炳麗，張珅．數據中心能源管理系統的應用背景及功能概述[J]．科學技術創新，2020(7):70－71．
[3]陳衛新．面向中國制造2025的智能工廠[M]．北京:中國電力出版社，2017．
[4]國務院．中國制造2025(國發〔2015〕28號)[Z]．2015． [5]國務院．關于印發“十三五”節能減排綜合工作方案的通知(國發〔2016〕74號)[Z]．2016．
[5]安科瑞企業微電網設計與應用手冊2022.05版.
[6]王榮陳.淺談大數據時代智能工廠能源管理系統的設計模式.
